亚洲一区二区在线播放日韩,亚在线观看免费视频入口

瑞典一勝百熱作模具鋼

德松模具鋼材有限公司 > 模具鋼材 > 熱作模具鋼 > 瑞典一勝百熱作模具鋼 >

DIEVAR模具鋼

品牌：	Uddeholm\|ASSAB
原產(chǎn)地：	瑞典
規(guī) 格：	詳見說明
材質(zhì)等級：	AAA級
加工工藝：	電渣重熔
化學成分：	詳見鋼材成分
常規(guī)應用：	鍛造/擠壓/壓鑄模具

詳細信息
鋼料規(guī)格
鋼料成分

德松模具鋼提供的DIEVAR模具鋼由瑞典UDHT特別開發(fā)的一種新型的高性能鉻Cr、鉬Mo、釩V合金鋼材熱作模具鋼，具有極佳的性能。特殊的化學成分設計及最新的生產(chǎn)技術(shù)使之性能特別顯著。Dievar模具鋼兼有非常優(yōu)異的韌性和很好的熱強度，這使得采用Dievar的高級熱作模具有優(yōu)異的抗熱裂紋及抗整體開裂能力。瑞典進口的Dievar模具鋼在各個方向上都有優(yōu)異的韌性和延展性，擁有良好的抗回火性能和良好的高溫強度以及優(yōu)異的淬透性，熱處理與表面涂覆后一樣擁有良好的尺寸穩(wěn)定性。Dievar模具鋼適合高要求的應用領(lǐng)域，如壓鑄模、擠壓和鍛造領(lǐng)域，而且它的性能更適合有特殊要求（如要求解決崩角、開裂問題）的塑料模具和高性能鋼板等。Dievar熱作模具鋼在提高壓鑄模具壽命方面有獨特的優(yōu)勢，因此它能更好的提高熱作模具和壓鑄模具的經(jīng)濟適用性，在老舊牌號的更迭上更好的延續(xù)了8418模具鋼的優(yōu)良性能。

熱處理：
軟性退火：保護氣氛下加熱至850℃，熱透后，隨爐以10℃/h的速度冷卻至650℃, 后空冷。
去應力：在粗加工后應該進行去應力處理：加熱至650℃, 保溫2小時，隨爐冷卻至500℃, 后空冷。
淬火：預熱溫度： 600–900℃，通常至少分兩階段預熱。第一階段在600–650℃，第二階段在820–850℃。如分三階段則第二階段采用820℃, 第三階段采用900℃。奧氏體化溫度: 1000–1030℃。通常淬火速度應該越快越好，加快淬火速度有利于提高模具性能，尤其在提高韌性和抗熱裂紋能力方面。當然，由此引起的過度變形和開裂的風險要考慮到。淬火介質(zhì)應該能使材料得到完全硬化的顯微組織。
淬火介質(zhì)：高速氣體/循環(huán)空氣真空淬火(高速及足夠正壓的氣體)，若需要控制淬火變形和防止淬火開裂，建議在淬火至320–450℃時恒溫片刻后繼續(xù)淬火。在450–550℃的鹽浴爐或流動粒子爐中分級淬火。在180–200℃的鹽浴爐或流動粒子爐中分級淬火。約80℃的溫油。注意: 淬冷至50–70℃時應立刻回火。
回火：根據(jù)所需硬度參考回火曲線選擇回火溫度。對壓鑄模具至少回火三次，熱鍛模具和擠壓模具回火兩次。兩次回火中間，模具要冷卻至室溫，在回火溫度至少要保溫兩小時。通常不建議在500–550℃回火，以避免回火脆性。

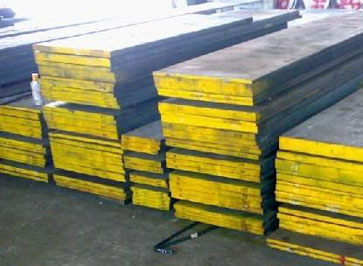

德松公司交貨狀態(tài)為軟性退火至約160 HB。色標為黃或灰色。
下載 ?? Dievar說明書

扁料厚	扁料闊	圓料直徑
10mm~500mm	50mm~600mm	10mm~500mm
注：鋼材規(guī)格尺寸為本公司第一批次入庫記錄，如需詳細規(guī)格參數(shù)請另行咨詢。

元素	碳C	鉻Cr	錳Mn	硅Si	鎳Ni	釩V
含量	0.3.5	5.0	0.5	0.2	1.6	0.6

瑞典進口DIEVAR模具鋼DIEVAR模具鋼材專業(yè)供應商-德松模具鋼

DIEVAR模具鋼

在線客服

客服電話
